泰和安tx3042c气体灭火系统接线
作者：亿杰北京消防工程 添加时间：2020-09-25 13:52
泰和安tx3042c气体灭火系统接线
气体灭火系统主要用在不适于设置水灭火系统等其他灭火系统的环境中，比如计算机机房、重要的图书馆档案馆、移动通信基站（房）、UPS室、电池室和一般的柴油发电机房等。
气体灭火系统是指平时灭火剂以液体、液化气体或气体状态存贮于压力容器内，灭火时以气体（包括蒸汽、气雾）状态喷射作为灭火介质的灭火系统。并能在防护区空间内形成各方向均一的气体浓度，而且至少能保持该灭火浓度达到规范规定的浸渍时间，实现扑灭该防护区的空间、立体火灾。系统包括贮存容器、容器阀、选择阀、液体单向阀、喷嘴和阀驱动装置组成。
气体灭火控制器专用于气体自动灭火系统中，融自动探测、自动报警、自动灭火为一体的控制器，气体灭火控制器可以连接感烟、感温火灾探测器，紧急启停按钮，手自动转换开关，气体喷洒指示灯，声光警报器等设备，并且提供驱动电磁阀的接口，用于启动气体灭火设备。
火灾探测器是消防火灾自动报警系统中，对现场进行探查，发现火灾的设备。火灾探测器是系统的“感觉器官”，它的作用是监视环境中有没有火灾的发生。一旦有了火情，就将火灾的特征物理量，如温度、烟雾、气体和辐射光强等转换成电信号，并立即动作向火灾报警控制器发送报警信号，连接到气体灭火控制器上，可实时检测火灾情况，并且做出反应。
火灾探测器是火灾探测系统重要的组成部分之一， 它至少含有一个能连续或以一定频率周期探测物质燃烧过程中所产生的各种物理、化学现象的传感器, 并且至少能向控制和指示设备提供一个适合的信号。其基本功能就是对物质燃烧过程中产生的各种气、烟、热、光(火焰)等表征火灾信号的物理、化学参量做出有效响应, 并转化为计算机可接收的电信号, 供计算机分析处理。火灾探测器一般由敏感元件 传感器、处理单元和判断及指示电路组成, 其中敏感元件 传感器可以对一个或几个火灾参量起监视作用,做出有效响应, 然后经过电子或机械方式进行处理, 并转化为电信号
声光报警器（Audible and visual alarm）又叫声光警号， 是为了满足客户对报警响度和安装位置的特殊要求而设置。同时发出声、光二种警报信号。专用领域：钢铁冶金、电信铁塔、起重机械、工程机械、港口码头、交通运输、风力发电、远洋船舶等行业； 是工业报警系统中的一个配件产品。
声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。防爆产品需符合GB3836系列标准的要求（满足GB3836.1—2000《爆炸性环境用防爆电气设备通用要求》及GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型“d”》标准），经国家指定的检测机构鉴定并取得了防爆合格证。报警器外壳为全不锈钢壳体，灯壳抗冲击能力强，180清晰可视超高亮LED发光管，配备超强蜂鸣器，具有工作稳定，使用寿命长， 功耗低，不受污染物和水的影响等特点。
紧急启停按钮一般由一组启动和停止按钮组成，用来启动和停止气体灭火系统（按灭火气体不同可分为二氧化碳，七氟丙烷，IG541即烟烙尽等）进行灭火的。
一般按下在气体灭火系统自动启动或按下紧急启停按钮的启动按钮时，气体灭火系统控制器经过0~30秒钟（可设定）的延时后启动气体灭火系统进行灭火。在延时过程中如果想停止气体灭火系统按钮急停按钮即可。紧急启停按钮一般设置在计算机房、医院的机房、图书馆等设置气体灭火系统的气体灭火区的门口。
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。
气体灭火系统主要用在不适于设置水灭火系统等其他灭火系统的环境中，比如计算机机房、重要的图书馆档案馆、移动通信基站（房）、UPS室、电池室和一般的柴油发电机房等。
气体灭火系统是指平时灭火剂以液体、液化气体或气体状态存贮于压力容器内，灭火时以气体（包括蒸汽、气雾）状态喷射作为灭火介质的灭火系统。并能在防护区空间内形成各方向均一的气体浓度，而且至少能保持该灭火浓度达到规范规定的浸渍时间，实现扑灭该防护区的空间、立体火灾。系统包括贮存容器、容器阀、选择阀、液体单向阀、喷嘴和阀驱动装置组成。
气体灭火控制器专用于气体自动灭火系统中，融自动探测、自动报警、自动灭火为一体的控制器，气体灭火控制器可以连接感烟、感温火灾探测器，紧急启停按钮，手自动转换开关，气体喷洒指示灯，声光警报器等设备，并且提供驱动电磁阀的接口，用于启动气体灭火设备。

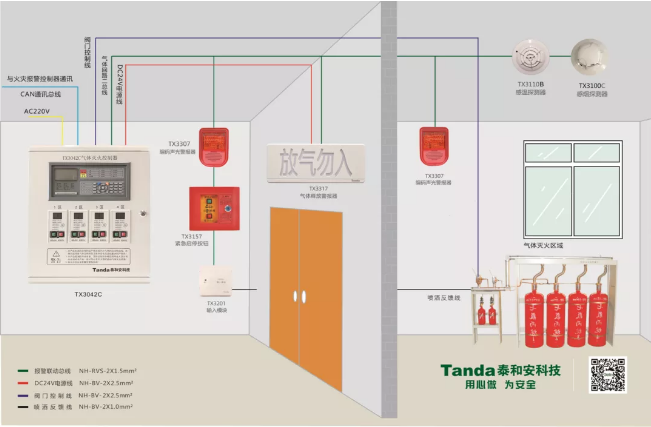

泰和安tx3042c气体灭火系统接线图
火灾探测器是火灾探测系统重要的组成部分之一， 它至少含有一个能连续或以一定频率周期探测物质燃烧过程中所产生的各种物理、化学现象的传感器, 并且至少能向控制和指示设备提供一个适合的信号。其基本功能就是对物质燃烧过程中产生的各种气、烟、热、光(火焰)等表征火灾信号的物理、化学参量做出有效响应, 并转化为计算机可接收的电信号, 供计算机分析处理。火灾探测器一般由敏感元件 传感器、处理单元和判断及指示电路组成, 其中敏感元件 传感器可以对一个或几个火灾参量起监视作用,做出有效响应, 然后经过电子或机械方式进行处理, 并转化为电信号

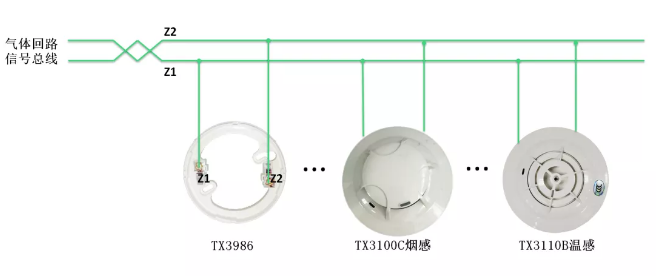

泰和安tx3042c气体灭火系统火灾探测器接线图
声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。防爆产品需符合GB3836系列标准的要求（满足GB3836.1—2000《爆炸性环境用防爆电气设备通用要求》及GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型“d”》标准），经国家指定的检测机构鉴定并取得了防爆合格证。报警器外壳为全不锈钢壳体，灯壳抗冲击能力强，180清晰可视超高亮LED发光管，配备超强蜂鸣器，具有工作稳定，使用寿命长， 功耗低，不受污染物和水的影响等特点。

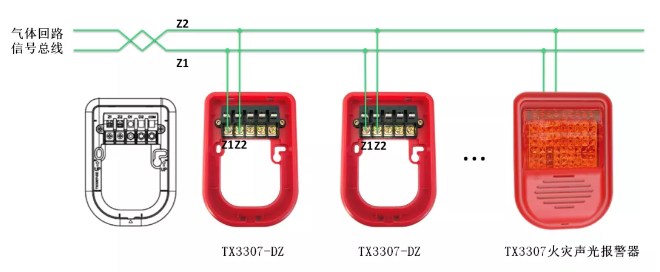

泰和安tx3042c气体灭火系统火灾声光报警器接线图
一般按下在气体灭火系统自动启动或按下紧急启停按钮的启动按钮时，气体灭火系统控制器经过0~30秒钟（可设定）的延时后启动气体灭火系统进行灭火。在延时过程中如果想停止气体灭火系统按钮急停按钮即可。紧急启停按钮一般设置在计算机房、医院的机房、图书馆等设置气体灭火系统的气体灭火区的门口。

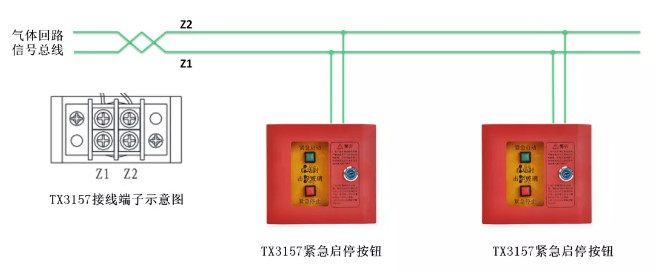

泰和安tx3042c气体灭火系统紧急启停按钮接线图
放气显示灯是保护区入口处安装，当保护区发生火警时气体灭火系统进行灭火时，放气显示灯就会亮起红色禁止进入的标志，警告人们不要进入，保护区正在灭火。

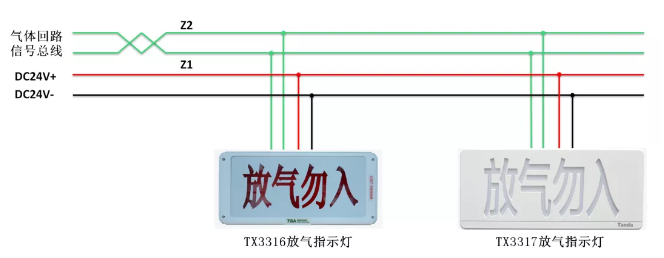

泰和安tx3042c气体灭火系统放气指示灯接线图
电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，常用的是单向阀、安全阀、方向控制阀、速度调节阀等。电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。

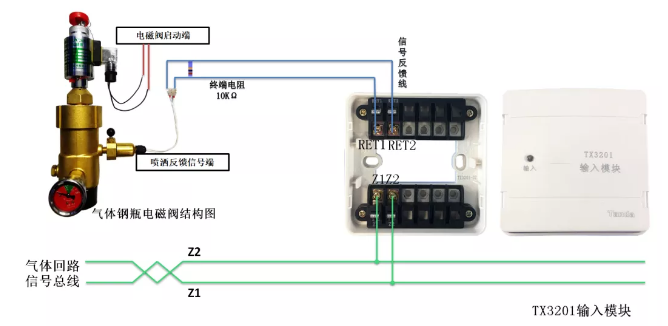

泰和安tx3042c气体灭火系统电磁阀模块接线图
