泰和安电气火灾监控接线

      电气火灾监控系统由一台主控机(SDFK)和若干个剩余电流式火灾报警装置(SDFA)、总线隔离器经双总线连接而成。当被保护线路中的剩余电流式火灾报警装置探测的接地故障电流超过预设值时，经过分析、确认，发出声、光报警信号和控制信号，同时把接地故障信号通过总线在数秒钟之内传递给主控机，主控机发出声、光报警信号和控制信号，显示屏显示报警地址，记录并保存报警和控制信息。

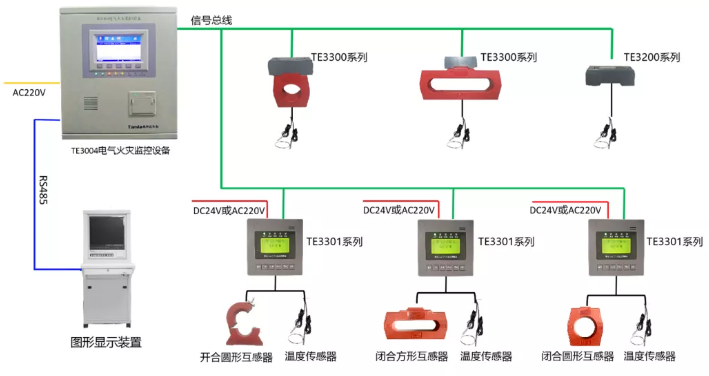

泰和安电气火灾监控系统接线图

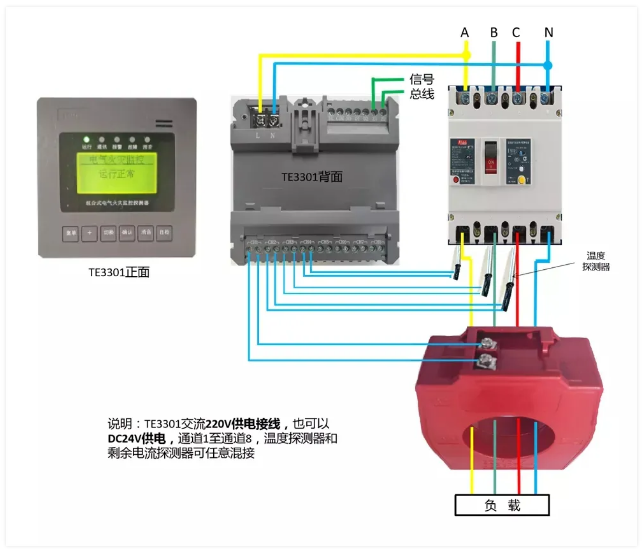

TE3301组合式电气火灾监控探测器接线图

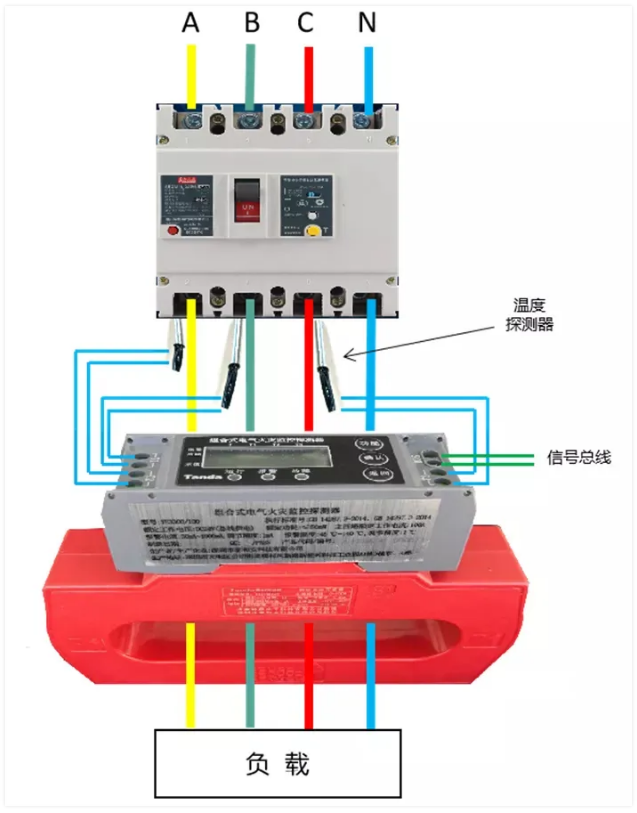

TE3300组合式电气火灾监控探测器接线图

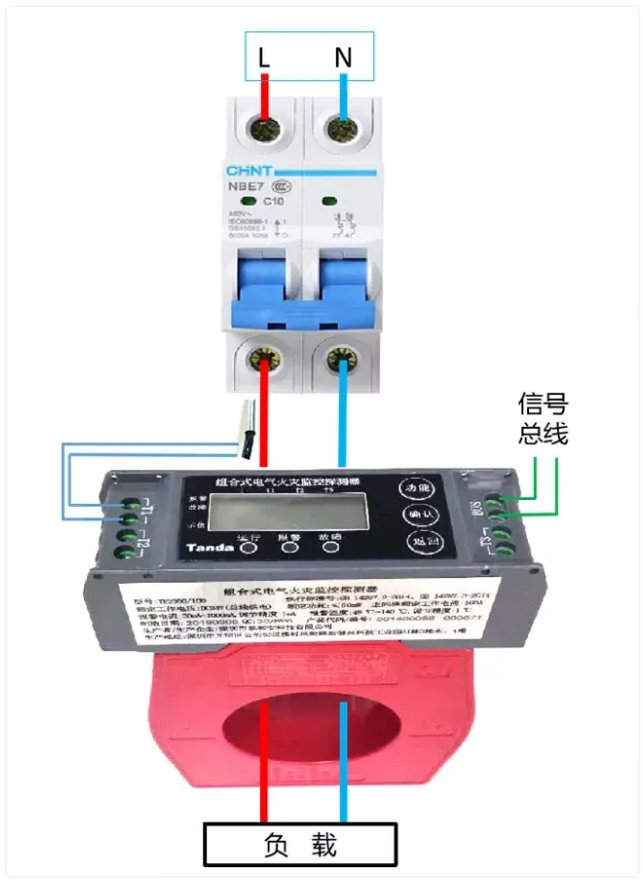

TE3300组合式电气火灾监控探测器接线图

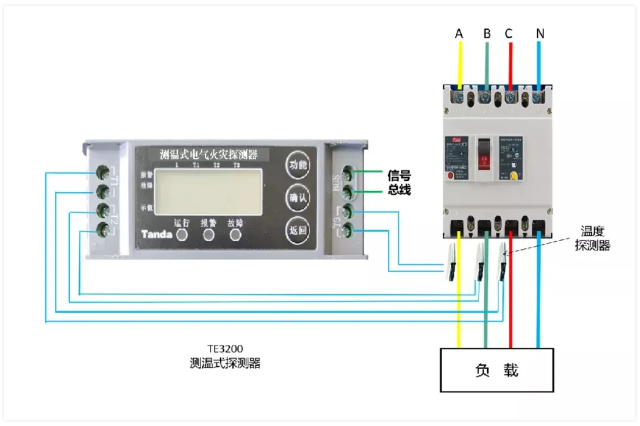

TE3200测温式电气火灾监控探测器接线图
