泰和安消防电源监控设备接线

作者:亿杰北京消防工程   添加时间:2020-09-26 11:57

泰和安消防电源监控接线
      电压传感器是指能感受被测电压并转换成可用输出信号的传感器。在各种自动检测、控制系统中,常需要对高速变化的交、直流电压信号做跟踪采集,对于比较复杂的电压波形做频谱分析。
      电压传感器是能感受被测电压并转换成可用输出信号的传感器。在各种自动检测、控制系统中,常常需要对高速变化的交、直流电压信号作跟踪采集,对于比较复杂的电压波形作频谱分析。这类信号可能是高电压、大电流等强电,也可能是负载能力很差的弱电或幅值很小的信号。在这些情况中,就需要采用合适的电压传感器对不能直接测量或不匹配的电压信号进行采集,从而得到标准化、电气隔离的电压信号。
      随着越来越多新技术的发展,电压传感器也得到了进一步发展和应用。例如传动系统的变频器和整流器、不间断电源、有源滤波器、无功补偿、电池充放电、半导体保护、驱动保护等设备或系统中,大量使用了各种各样的电压传感器。电压传感器的作用是自动检测电压,从而使我们能够对设备或系统的电压进行控制和显示,必要时采取过电压、欠电压等自动保护措施。

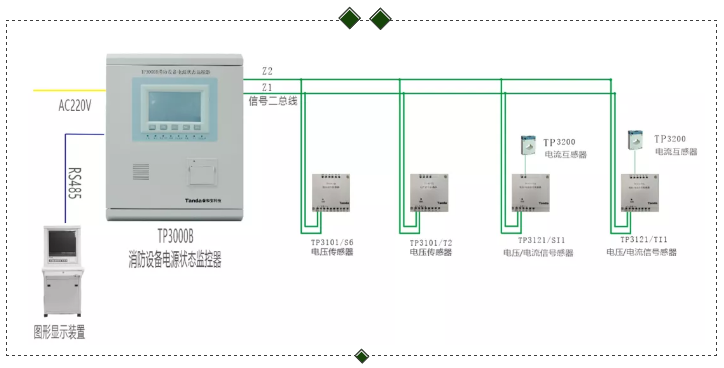

消防电源监控接线:电压传感器、电压/电流信号传感器(二线制)
消防电源监控接线

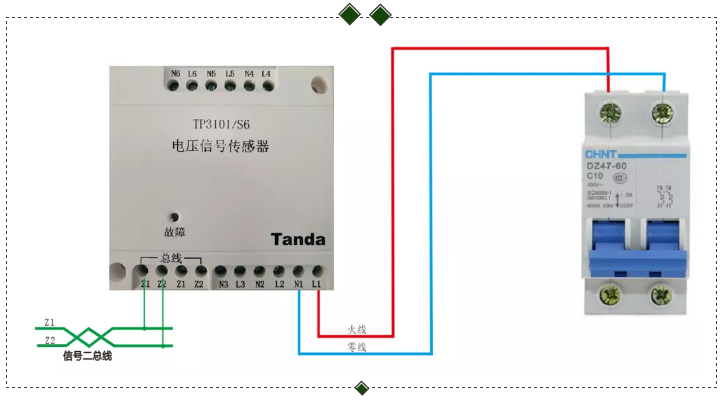

消防电源监控接线:TP3101/S6外接端子接线图
消防电源监控接线

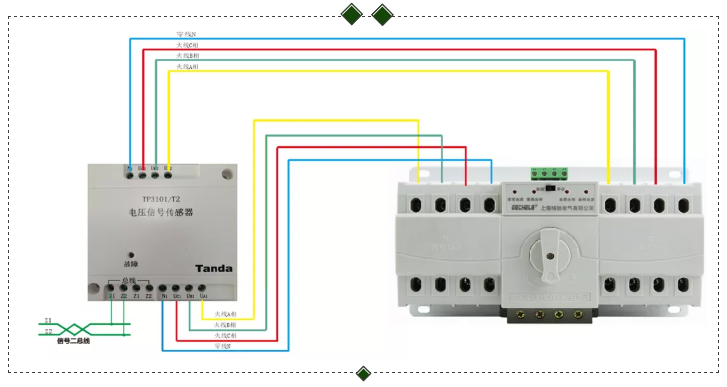

消防电源监控接线:TP3101/T2外接端子接线图
消防电源监控接线
消防电源监控接线:TP3121/TI1外接端子接线图(三相无零)
消防电源监控接线
消防电源监控接线:TP3121/TI1外接端子接线图(三相有零)
消防电源监控接线

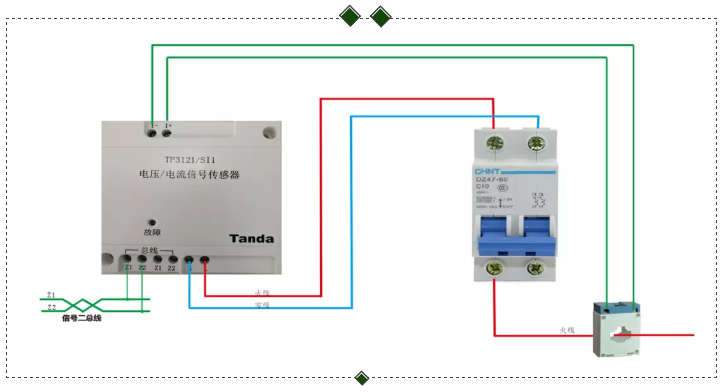

消防电源监控接线:TP3121/SI1外接端子接线图
消防电源监控接线
