柜式七氟丙烷气体灭火系统安装

作者:亿杰北京消防工程   添加时间:2018-11-02 14:21

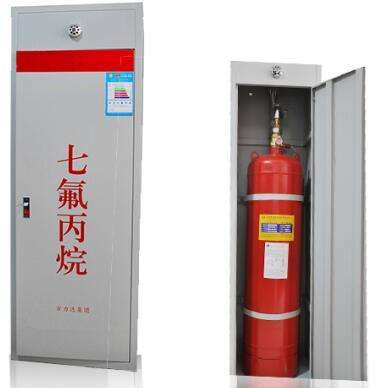

柜式七氟丙烷气体灭火系统安装


安装前必须认真阅读装置有关的说明书,熟悉工程设计方案。确保本灭火装置布置与设计图纸相符,各部件齐全且符合设计要求。

1、将柜体放置在防护区气体灭火设计图纸所标识位置,尽量使柜体背部安装在防护区靠墙位置,单台时应将喷嘴基本对准重点保护设备,多台时应均匀分布,并保证柜体平稳无晃动和倾斜。

2、将灭火剂瓶组搬进柜子中央,正面(喷字面)向外,并用抱箍和七字钩固定在柜体上,注意不要压坏柜体。若是双瓶组,将主动储瓶用抱箍固定在柜内右边,然后在左边固定好从动储瓶。

3、将喷嘴安装在柜体上部喷嘴孔,喷射方向朝柜外,内部用紧固螺母固定在柜体.上。

4、高压软管带弯头端接头装在容器阀灭火剂出口螺纹上,扳手拧紧。另一侧连接在喷嘴末端螺纹上,扳手拧紧。

5、压力信号器调试好后安装在高压软管相应接口上,扳手拧紧。

6、压力表安装在容器阀压力表接口上,扳手拧紧。

7、将电磁驱动器安装在储瓶容器阀上(应在确保调试完毕后安装)若是双瓶组,将电磁驱动器安装在主动储瓶容器阀上,气动驱动器安装在从动储瓶容器阀上。

8、安装双瓶组启动管路,将主动瓶容器阀与从动瓶气动驱动器连接起来。若两瓶组距离有偏差会导致该部件安装不上,此时需微调两瓶组的位置。(单瓶组无此操作)

9、将压力信号器及电磁驱动器的线路从柜体后预留穿线孔穿出,并与火灾自动报警灭火控制器或消防控制中心接通。注意使用防护套管,以免损坏线路。

10、检查各个安装连接部位,必须保证固定牢靠,管路连接密封处良好,线路连接无误。
