气体灭火系统调试模拟操作
作者：亿杰北京消防工程 添加时间：2020-12-03 16:17
气体灭火系统调试模拟操作

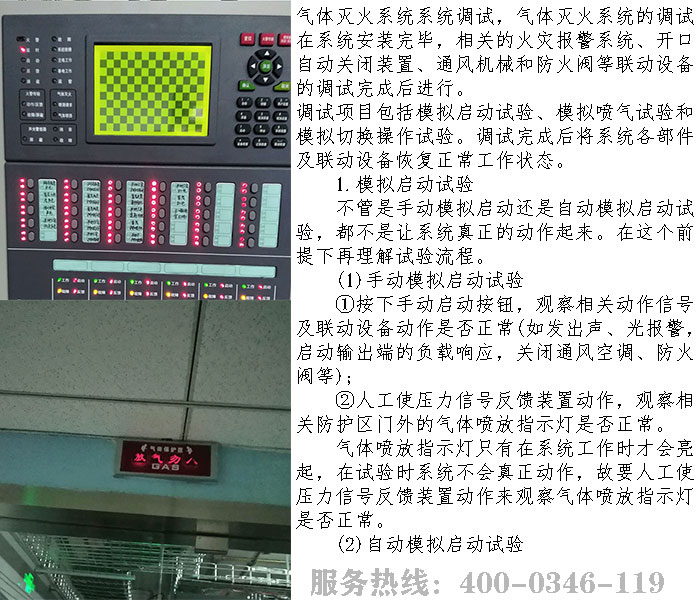

气体灭火系统系统调试，气体灭火系统的调试在系统安装完毕，相关的火灾报警系统、开口自动关闭装置、通风机械和防火阀等联动设备的调试完成后进行。
调试项目包括模拟启动试验、模拟喷气试验和模拟切换操作试验。调试完成后将系统各部件及联动设备恢复正常工作状态。
1.模拟启动试验
不管是手动模拟启动还是自动模拟启动试验，都不是让系统真正的动作起来。在这个前提下再理解试验流程。
(1)手动模拟启动试验
①按下手动启动按钮，观察相关动作信号及联动设备动作是否正常(如发出声、光报警，启动输出端的负载响应，关闭通风空调、防火阀等);
②人工使压力信号反馈装置动作，观察相关防护区门外的气体喷放指示灯是否正常。
气体喷放指示灯只有在系统工作时才会亮起，在试验时系统不会真正动作，故要人工使压力信号反馈装置动作来观察气体喷放指示灯是否正常。
(2)自动模拟启动试验
①将灭火控制器的启动输出端与灭火系统相应防护区驱动装置连接，驱动装置应与阀门的动作机构脱离。也可以用1 个启动电压、电流与驱动装置的启动电压、电流相同的负载代替;
启动输出端即控制器，防护区驱动装置即启动气瓶，试验时控制器和启动气瓶连接，但是为了不让系统真正动作起来，启动气瓶要与阀门的动作机构脱离才行。
②人工模拟火警使防护区内任意1个火灾探测器动作，观察单一火警信号输出后，相关报警设备动作是否正常(如警铃、蜂鸣器发出报警声等);
③人工模拟火警使该防护区内另一个火灾探测器动作，观察复合火警信号输出后，相关动作信号及联动设备动作是否正常(如发出声、光报警，启动输出端的负载响应，关闭通风空调、防火阀等)。
(3)模拟启动试验结果要求
①延迟时间与设定时间相符，响应时间满足要求
②有关声、光报警信号正确
③联动设备动作正确
④驱动装置动作可靠
2.模拟喷气试验
模拟喷气试验不同于模拟启动试验，模拟喷气试验是系统真正动作喷气。
(1)模拟喷气试验的条件
①IG 541 混合气体灭火系统及高压二氧化碳灭火系统
模拟试验使用灭火剂：采用其充装的灭火剂进行模拟喷气试验;
试验数量：储存容器数应为选定试验的防护区或保护对象设计用量所需容器总数的5%，且不得少于1个。
如防护区有100个容器，则试验数量要有5个，若防护区有10个容器，那就需要0.5个容器，0.5个容器显然不合理，所以至少要有1个。
②低压二氧化碳
模拟试验使用灭火剂：采用二氧化碳灭火剂进行模拟喷气试验;
要求：应选定输送管道长的防护区或保护对象进行;输送管道长也即远的地方，远的地方都能喷放成功，那么其他地方也就能保证喷到。
试验数量：喷放量应不小于设计用量的10%。
③ 卤代烷灭火系统
模拟试验使用灭火剂：卤代烷对人体有害，不能采用卤代烷来做试验，故采用氮气或压缩空气进行;
要求：氮气或压缩空气储存容器与被试验的防护区或保护对象用的灭火剂储存容器的结构、型号、规格应相同，连接与控制方式应一致，氮气或压缩空气的充装压力按设计要求执行;也即除模拟试验使用灭火剂不一样，其他都跟卤代烷灭火系统保持一致。
试验数量：氮气或压缩空气储存容器数不应少于灭火剂储存容器数的20%，且不得少于1个。
④模拟喷气试验宜采用自动启动方式。
⑤预制灭火系统的模拟喷气试验宜(各防护区)各取一套进行试验。
(2)模拟喷气试验结果
①延迟时间与设定时间相符，响应时间满足要求;
②有关声、光报警信号正确;
③ 有关控制阀门工作正常;
④ 信号反馈装置动作后，气体防护区门外的气体喷放指示灯应工作正常;
⑤储存容器间内的设备和对应防护区或保护对象的灭火剂输送管道无明显晃动和机械性损坏;
⑥试验气体能喷入被试防护区内或保护对象上，且应能从每个喷嘴喷出。
3 .模拟切换操作试验
(1)调试要求
设有灭火剂备用量且与储存容器连接在同一集流管上的系统应进行模拟切换操作试验
(2)试验方法
①按使用说明书的操作方法，将系统使用状态从主用量灭火剂储存容器切换为备用量灭火剂储存容器的使用状态
②按上述方法进行模拟喷气试验
(3)试验结果
试验结果应符合模拟喷气试验结果的要求
气体灭火系统系统调试，气体灭火系统的调试在系统安装完毕，相关的火灾报警系统、开口自动关闭装置、通风机械和防火阀等联动设备的调试完成后进行。
调试项目包括模拟启动试验、模拟喷气试验和模拟切换操作试验。调试完成后将系统各部件及联动设备恢复正常工作状态。
1.模拟启动试验
不管是手动模拟启动还是自动模拟启动试验，都不是让系统真正的动作起来。在这个前提下再理解试验流程。
(1)手动模拟启动试验
①按下手动启动按钮，观察相关动作信号及联动设备动作是否正常(如发出声、光报警，启动输出端的负载响应，关闭通风空调、防火阀等);
②人工使压力信号反馈装置动作，观察相关防护区门外的气体喷放指示灯是否正常。
气体喷放指示灯只有在系统工作时才会亮起，在试验时系统不会真正动作，故要人工使压力信号反馈装置动作来观察气体喷放指示灯是否正常。
(2)自动模拟启动试验
①将灭火控制器的启动输出端与灭火系统相应防护区驱动装置连接，驱动装置应与阀门的动作机构脱离。也可以用1 个启动电压、电流与驱动装置的启动电压、电流相同的负载代替;
启动输出端即控制器，防护区驱动装置即启动气瓶，试验时控制器和启动气瓶连接，但是为了不让系统真正动作起来，启动气瓶要与阀门的动作机构脱离才行。
②人工模拟火警使防护区内任意1个火灾探测器动作，观察单一火警信号输出后，相关报警设备动作是否正常(如警铃、蜂鸣器发出报警声等);
③人工模拟火警使该防护区内另一个火灾探测器动作，观察复合火警信号输出后，相关动作信号及联动设备动作是否正常(如发出声、光报警，启动输出端的负载响应，关闭通风空调、防火阀等)。
(3)模拟启动试验结果要求
①延迟时间与设定时间相符，响应时间满足要求
②有关声、光报警信号正确
③联动设备动作正确
④驱动装置动作可靠
2.模拟喷气试验
模拟喷气试验不同于模拟启动试验，模拟喷气试验是系统真正动作喷气。
(1)模拟喷气试验的条件
①IG 541 混合气体灭火系统及高压二氧化碳灭火系统
模拟试验使用灭火剂：采用其充装的灭火剂进行模拟喷气试验;
试验数量：储存容器数应为选定试验的防护区或保护对象设计用量所需容器总数的5%，且不得少于1个。
如防护区有100个容器，则试验数量要有5个，若防护区有10个容器，那就需要0.5个容器，0.5个容器显然不合理，所以至少要有1个。
②低压二氧化碳
模拟试验使用灭火剂：采用二氧化碳灭火剂进行模拟喷气试验;
要求：应选定输送管道长的防护区或保护对象进行;输送管道长也即远的地方，远的地方都能喷放成功，那么其他地方也就能保证喷到。
试验数量：喷放量应不小于设计用量的10%。
③ 卤代烷灭火系统
模拟试验使用灭火剂：卤代烷对人体有害，不能采用卤代烷来做试验，故采用氮气或压缩空气进行;
要求：氮气或压缩空气储存容器与被试验的防护区或保护对象用的灭火剂储存容器的结构、型号、规格应相同，连接与控制方式应一致，氮气或压缩空气的充装压力按设计要求执行;也即除模拟试验使用灭火剂不一样，其他都跟卤代烷灭火系统保持一致。
试验数量：氮气或压缩空气储存容器数不应少于灭火剂储存容器数的20%，且不得少于1个。
④模拟喷气试验宜采用自动启动方式。
⑤预制灭火系统的模拟喷气试验宜(各防护区)各取一套进行试验。
(2)模拟喷气试验结果
①延迟时间与设定时间相符，响应时间满足要求;
②有关声、光报警信号正确;
③ 有关控制阀门工作正常;
④ 信号反馈装置动作后，气体防护区门外的气体喷放指示灯应工作正常;
⑤储存容器间内的设备和对应防护区或保护对象的灭火剂输送管道无明显晃动和机械性损坏;
⑥试验气体能喷入被试防护区内或保护对象上，且应能从每个喷嘴喷出。
3 .模拟切换操作试验
(1)调试要求
设有灭火剂备用量且与储存容器连接在同一集流管上的系统应进行模拟切换操作试验
(2)试验方法
①按使用说明书的操作方法，将系统使用状态从主用量灭火剂储存容器切换为备用量灭火剂储存容器的使用状态
②按上述方法进行模拟喷气试验
(3)试验结果
试验结果应符合模拟喷气试验结果的要求
