利达5507EN气体灭火控制器接线图

作者:亿杰北京消防工程   添加时间:2020-09-23 17:17

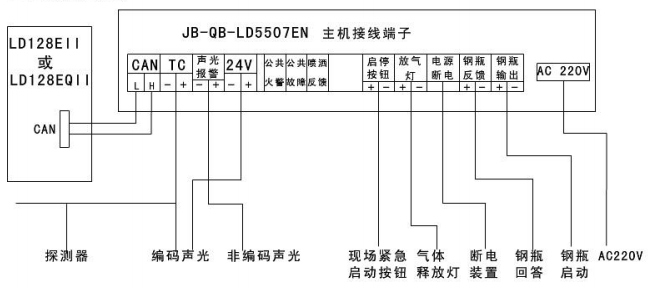

利达JB-QB-LD5507EN气体灭火控制器布线图
气体灭火控制器接线

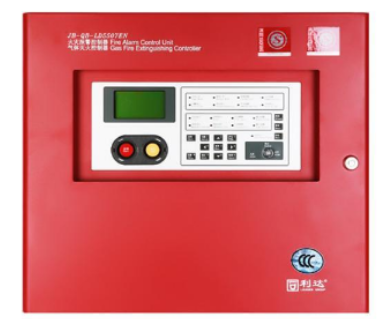

利达消防JB-QB-LD5507EN气体灭火控制器是智能化的火灾报警和气体灭火一体控制设备,该一体控制器主要针对小型消防气体灭火工程项目设计。
气体灭火控制器接线

CAN:CAN总线的连接线,联网使用时用,单机工作时不用;

TC:探测回路;

声光报警:火警发生时输出+24V,可以用来接现场的非编码警铃、声光,人电流24V/0.1A:

24V:24V输出,大电流24V/0.3A;

火警、故障、喷洒:分别是公共火警,公共故障,气体喷洒信号继电器输出;

启停按钮:现场紧急启停按钮线,可接1-5个编码型现场紧急启停按钮;

放气灯:气体释放灯输出线,大输出电流24V/0.2A;

电源断电:电源切断继电器输出,常开点输出;

钢瓶反馈:气体释放反馈信号输入,应连接常开型触点信号;

钢瓶输出:钢瓶启动输出,大电流24V/2A。

注:

非编码声光在发生任意火警时启动;

62、63号编码声光在气体灭火延时时启动;

电源断电继电器在延时时启动;

放气指示灯在收到钢瓶放气反馈时输出;

以上输出均无逻辑。
