气体灭火

防护区安装外贮压式七氟丙烷灭火系统

作者:亿杰北京消防工程   添加时间:2020-07-29 10:58

安装外贮压式七氟丙烷灭火系统适用的场地与七氟丙烷灭火系统的场地相同,他们只是原理上 有所不同。现在的外贮压灭火系统生产出了第三代备压式七氟丙烷灭火系统,备压式七氟丙烷灭火系统还具备了两大优点,那么这这两代外贮压式七氟丙烷灭火系统 又有什么不同的优势呢?下面为您通过这篇文章来了解一下这两种外贮压式七氟丙烷灭火系统吧!
一、安装外贮压式七氟丙烷系统组成
外贮压式七氟丙烷灭火系统由火灾探测与报警控制部分和气体贮存与释放部分组成。具体如下:
火灾探测与报警控制包括:气体灭火控制器、感烟探测器、感温探测器、声光报警器、警铃、紧急启动/停止按钮、放气指示灯等组成。
气体贮存与释放包括:灭火剂瓶组、驱动气体瓶组、充压气体瓶组、单向阀、高压连接管、液位报警装置、减压阀、启动器、集流管、安全泄放装置、低泄高封阀、信号反馈装置、选择阀、灭火剂输送管路、喷嘴等组成。
外贮压系统又称为备压式系统,输送距离较远。
第三代外贮压系统,采用备压稳压方式,将贮瓶压力稳定到一定压力时,才连锁开启容器阀,实现了真正的备压功能,解决了灭火剂输送流态不稳定的问题,完全具备内贮压系统的优点;采用稳压注氮的方式,尤其解决了容器阀启动失败的安全问题。
其实第三代外贮压系统主要有以下两大优点。
1、在灭火剂输送和喷放过程中,稳定的初始压力非常重要,可以减少灭火剂的汽化,有效缓解灭火剂输送过程中双相流现象的产生。
如果在注氮的同时打开容器阀门,贮瓶压力将难以达到理想值,增压过程较慢,导致喷放初期的灭火剂喷放压力低,灭火剂汽化,系统流态紊乱。即使以后压力升值上升是正常,也很有效恢复稳定流态。
2、第三代备压稳压方式,是为了让贮瓶压力达到预定值才开启喷放,完全具备内贮压系统的优点同时通过后续持续稳压注氮,解决了内贮压系统后续驱动压力不足灭火剂汽化的问题。
备压稳压方式的动力气体始终处于灭火剂的末端,推动液态的灭火剂在管路中以单相流体形式快速运动,提高了管道输送灭火剂的能力,可以通过更小管道输送更多的灭火剂。
二、安装外贮压式七氟丙烷系统优点
与内贮压式七氟丙烷相比,外贮压式七氟丙烷灭火系统具有以下诸多的优点:
1)灭火剂输送距离大大提高最远輸送距离可达到200m,适合于远距离输送和大空间防护区;
2)提高灭火剂容器的充装密度最大充装密度为1250kg/m³,可有效利用容器容积减少设备投资和设备间面积;
3)输送管路管径相对较小可减少管道投资;
4)可沿用已有的哈龙1301管网系统和设备间,更換设备即可,改造成为洁净气体灭火系统
三、安装外贮压式七氟丙烷系统原理
外贮压式七氟丙烷灭火系统是将七氟丙烷灭火剂和动力气体分别贮存于不同的容器内,一 旦有火情时驱动气体瓶组接收到灭火控制器的信号启动电磁阀释放氮气,通过驱动气体管路将充压气体瓶组打开将动力气体充入灭火剂储存瓶组,灭火剂容器内的压 力迅速升高为药剂输送到防护区提供稳定持久的动力源,推动灭火剂高速通过管网系统实施喷放灭火。
由于灭火剂和氮气分别贮存于不同容器,不会存在氮气溶解于灭火剂的现象,在输送过程中不会释放氮气避免气囊和双相流现象,氮气推动液态七氟丙烷灭火剂在管路中能以单相流体流动,灭火剂的流动性能得以优化,能够用更细的管道输送更多的灭火剂。
平时灭火剂容器内的压力仅为灭火剂的饱和蒸汽压,容器的充装密度可大大提高;通过压力的调整和氮气量的配置提高灭火剂喷嘴入口压力,可以改善灭火剂的雾化效果增强灭火剂的灭火效果。

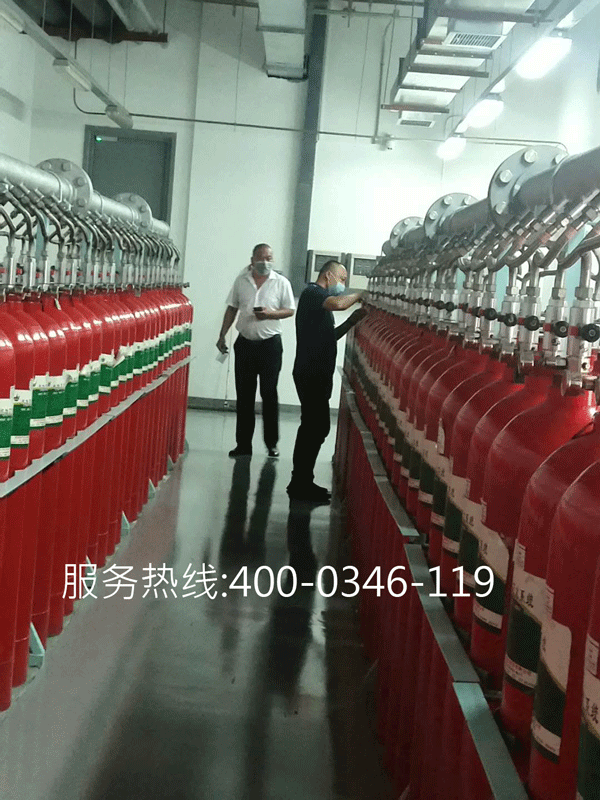

防护区安装外贮压式七氟丙烷灭火系统
