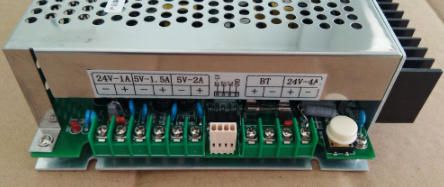

北京利达华信ADDBT5A-6-2开关电源，适用于北京利达华信128EN(M) 128EQ壁挂式消防主机。



输入电压 AC220V(187V~242V)

特    点 ： 在火灾报警控制系统中，可作为联动控制系统的电源使用，为联动控制模块及被控设备供电。

典型应用

火灾报警控制器（联动型）等控制箱内安装

工作环境

温度：0℃~+40℃；相对湿度：≤95%RH

安全性能

绝缘电阻

输入对外壳、输入对输出：＞50MΩ

输出对外壳：＞20MΩ

电气强度

输入对机壳、输入对输出：AC1500V/5mA/1min

输出对外壳：AC500V/5mA/1min

泄漏电流：在1.06倍额定输入电压工作时，泄漏电流＜0.5mA。

可实现功能

主、备电无间隙转换：当出现主电掉电或异常的情况，备电可以无间隙自动接入；当主电恢复供电时，系统自动转换到主电工作，并为备电电池充电。

主电工作信号：当主电工作（输入电压≥176±5V）时，主电工作信号 “AC=1”。 当主电断开（输入电压≤170±5V），备电工作时，主电工作信号 “AC=0”。

备电工作信号：当主电工作，备电充电或备电单独工作输入电压≥21±0.5V 时，备电工作信号“BT=1”。当主电工作，备电断开或备电单独工作输入电压≤21±0.5V时，备电工作信号“BT=0”。

电源具有对备电连线故障的检测:电源可对电源内部的充电道与备电间连接导线断路和短路状态进行检测，并发出故障报警信号“BT=0”。

充电功能：采用限流限压方式充电，电源能在24小时内对端电压在20-21V内的亏电蓄电池充满电能。

OUT1输出短路不影响OUT2、OUT3输出。

可实现保护

具有输出过载、输出短路保护，均可做到长期短路有效，短路状态下开机保护有效，且故障解除后可自动恢复工作。

DC24V（2A）具有输出过压保护，当电源失控，输出电压≥34V时，输出过压保护锁定无输出。

具有蓄电池反接保护，重新接入后即可正常工作。

蓄电池保护：电池充放电有过流保护装置（保险丝），当备电过流时应予切断电源。当蓄电池放电至20±0.5V时，电源关闭所有负载输出，断开备电与负载的联系，对蓄电池进行保护。

技术参数（测试环境温度25℃±5℃）
