泰和安火灾报警设备接线

作者:亿杰北京消防工程   添加时间:2020-09-26 15:26

泰和安火灾报警设备接线
      火灾自动报警系统是由触发装置、火灾报警装置、联动输出装置以及具有其它辅助功能装置组成的,它具有能在火灾初期,将燃烧产生的烟雾、热量、火焰等物理量,通过火灾探测器变成电信号,传输到火灾报警控制器,并同时以声或光的形式通知整个楼层疏散,控制器记录火灾发生的部位、时间等,使人们能够及时发现火灾,并及时采取有效措施,扑灭初期火灾,大限度的减少因火灾造成的生命和财产的损失,是人们同火灾做斗争的有力工具。

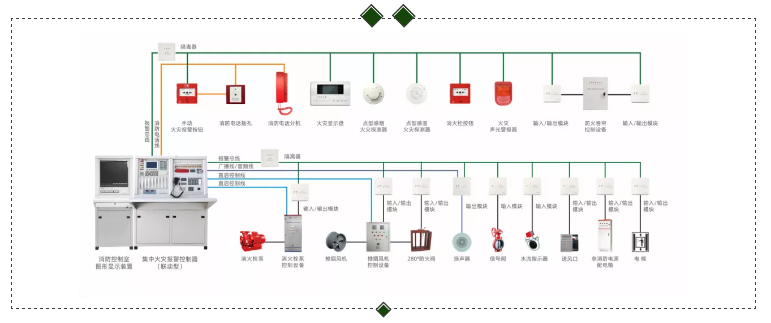

泰和安火灾报警设备接线图
火灾报警设备接线
      火灾探测器是消防火灾自动报警系统中,对现场进行探查,发现火灾的设备。火灾探测器是系统的“感觉器官”,它的作用是监视环境中有没有火灾的发生。一旦有了火情,就将火灾的特征物理量,如温度、烟雾、气体和辐射光强等转换成电信号,并立即动作向火灾报警控制器发送报警信号。

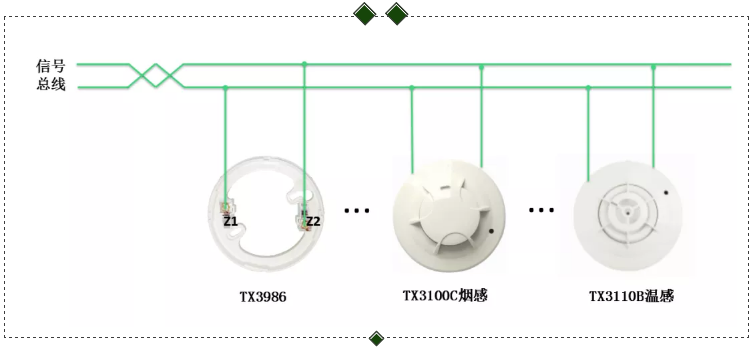

TX3100C点型光电感烟火灾探测器、TX3110B点型光电感温火灾探测器接线图
火灾探测器接线
      手动报警按钮是火灾报警系统中的一个设备类型,当人员发现火灾时,在火灾探测器没有探测到火灾的时候,人员手动按下手动报警按钮,报告火灾信号。

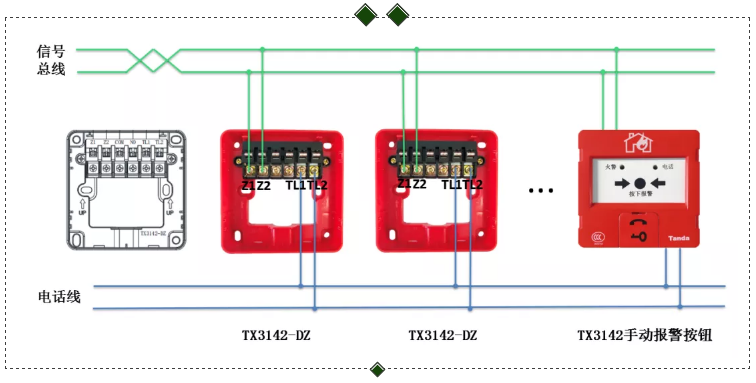

TX3142手动报警按钮接线图
手动报警按钮接线
      消火栓按钮一般放置于消火栓箱内,其表面装有一按片,当发生火灾时可直接按下按片,此时消火栓按钮的红色启动指示灯亮,并能向控制中心发出信号,一般不做为直接启动消防水泵的开关。

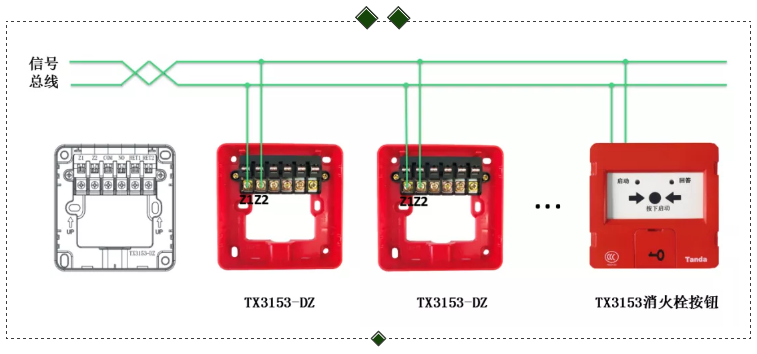

TX3153消火栓按钮接线图
消火栓按钮接线
      声光报警器(Audible and visual alarm)又叫声光警号, 是为了满足客户对报警响度和安装位置的特殊要求而设置。同时发出声、光二种警报信号。专用领域:钢铁冶金、电信铁塔、起重机械、工程机械、港口码头、交通运输、风力发电、远洋船舶等行业; 是工业报警系统中的一个配件产品。

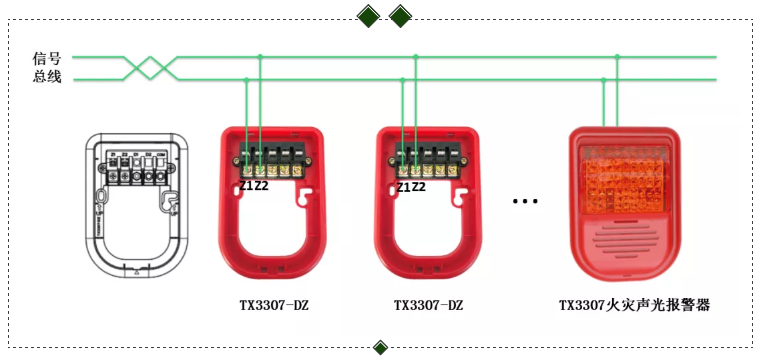

TX3307火灾声光报警器接线图
声光报警器接线
      火灾显示盘是一种可以安装在楼层或独立防火区内的火灾报警显示装置。
      可用于楼层或独立防火区内的火灾报警装置。当控制中心的主机控制器产生报警,同时把报警信号传输到失火区域的火灾显示盘上,显示盘会显示报警的探测器编号及相关信息并发出报警声响。

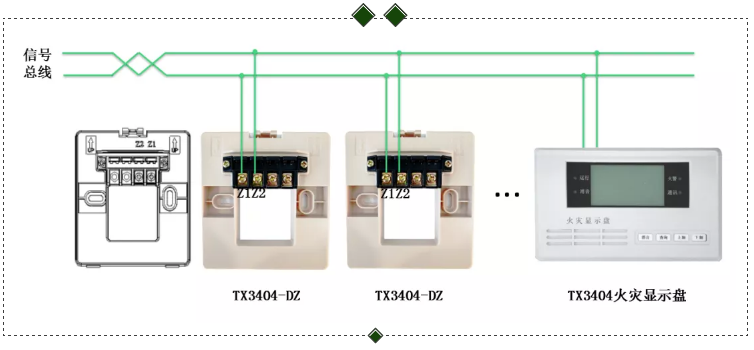

TX3404火灾显示盘接线图
火灾显示盘接线
