利达FM6021常开防火门监控模块接线

作者:亿杰北京消防工程   添加时间:2020-09-23 18:20

利达FM6021常开防火门监控模块接线

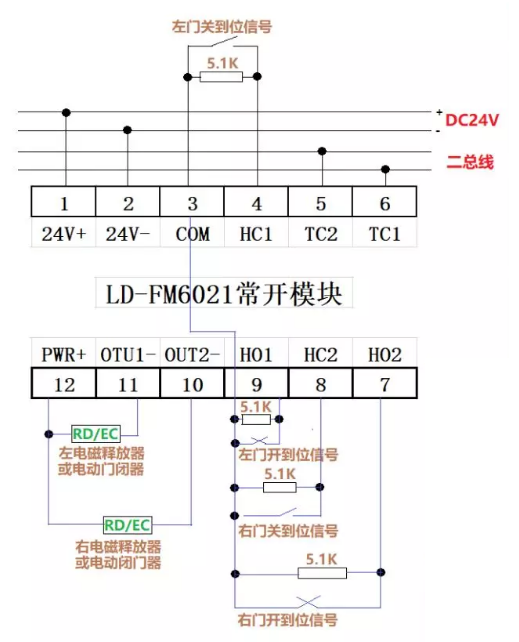

防火门监控模块接线
LD-FM6021常开模块接线说明:

1、2接电源24V,有极性,1接正极、2接负极

5、6接信号线,无极性

11、12端子接左电磁释放器或电动闭门器

9、3接左门开到位信号,远端并接5.1KΩ电阻

4、3接左门关到位信号,远端并接5.1KΩ电阻

12、10端子接右电磁释放器或电动闭门器

7、3接右门开到位信号,远端并接5.1KΩ电阻

8、3接右门关到位信号,远端并接5.1KΩ电阻

可接双门/单门,单位接标注为1的端子(12、11、9、4、3);双门时,右门比左门延时6秒启动。
防火门监控模块接线

LD-FM6021常开模块类型设置:

按编码器“类型”键,选择“E/L”来“读/写”;

“144”为双门有输出,默认值

“145”为单门有输出

“146”为双门无输出

“147”为单位无输出

匹配电阻和开到位信号检测设置:

按编码器“类型”键,选择“7/9”来“读/写”;

“3”为检测匹配电阻,检测开到位信号,默认值

“0”为全部检测

“1”为检测匹配电阻,不检测开到位信号

“2”为不检测匹配电阻,检测开到位信号
